Ремонт электронных и механических форсунок

Наша Компания производит Ремонт форсунок Caterpillar (CAT) в Иркутске — услуга, которая включает диагностику, восстановление и калибровку топливных форсунок дизельных двигателей Caterpillar CAT.

Современные модели используют технологию Common Rail с электронным управлением.

Более ранние модификации оборудованы гидравлическими форсунками с механическим управлением.

Система впрыска Caterpillar характеризуется высоким рабочим давлением, достигающим 2000–2500 бар в зависимости от модели двигателя. Даже незначительный износ или загрязнение распылительных отверстий приводит к нарушению процесса смесеобразования, снижению мощности и увеличению расхода топлива.

Обратиться за помощью к нашим специалистам необходимо, если:

есть признаки неисправности форсунок: неустойчивая работа двигателя на холостом ходу, снижение мощности, повышенная дымность выхлопных газов и увеличение расхода топлива. Также диагностика системы управления двигателем может выявить коды ошибок, связанные с работой форсунок.

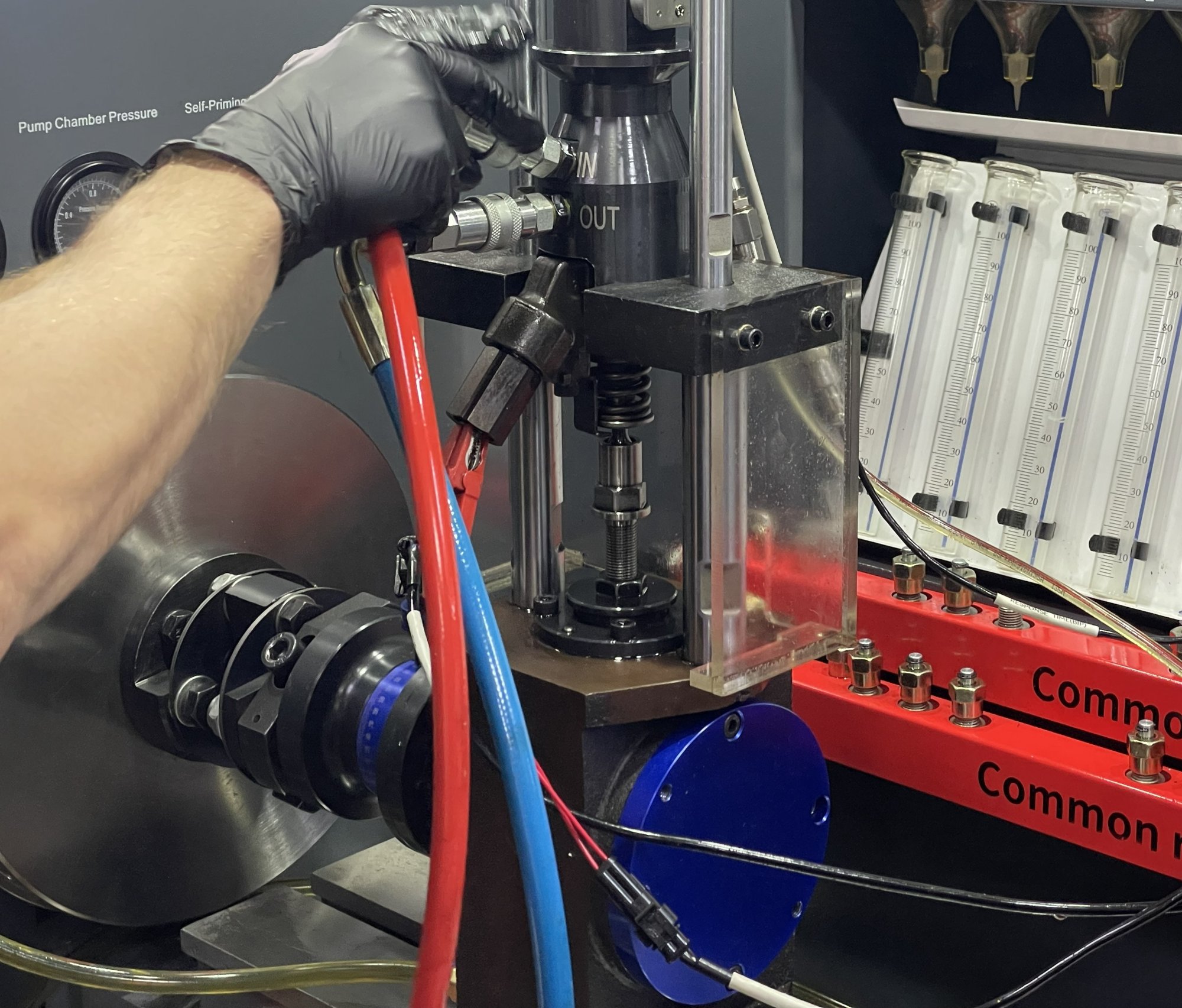

Процесс восстановления форсунок CAT начинается с детальной диагностики каждой форсунки на специализированном стенде. Специалисты проверяют герметичность, качество распыления топлива, давление начала впрыска и производительность при различных режимах работы.

В зависимости от результатов диагностики выполняются следующие операции:

· Разборка и дефектовка — демонтаж компонентов форсунки с оценкой состояния каждой детали под микроскопом.

· Ультразвуковая очистка — удаление нагара, лаковых отложений и других загрязнений из внутренних каналов форсунки.

· Замена изношенных элементов — установка новых распылителей, игл, пружин и уплотнительных элементов при обнаружении критического износа.

· Прецизионная обработка — восстановление геометрии сопрягаемых поверхностей с использованием высокоточного оборудования.

· Сборка и настройка — правильная установка компонентов с соблюдением заводских допусков и моментов затяжки.

· Стендовые испытания и калибровка — после сборки каждая форсунка проходит обязательные стендовые испытания на специализированном оборудовании, имитирующем реальные условия работы. Проверяется соответствие параметров впрыска техническим требованиям производителя: давление начала подъёма иглы, цикловая подача топлива, угол конуса распыления и равномерность распределения топлива по сечению факела.

Для ремонта форсунок Caterpillar используют специализированные стенды и контрольно-измерительный инструмент. Например, для ремонта форсунок систем HEUI (Hydraulic Electronic Unit Injector) на двигателях Caterpillar C7, C9, 3126 применяют набор инструментов, который включает специализированные адаптеры, зажимы и ключи, изготовленные по оригинальным спецификациям Caterpillar.

Производим Ремонт насос-форсунок и форсунок Delphi

  Неисправности форсунок могут проявляться в виде плохого старта двигателя, нестабильных холостых оборотов, снижение мощности двигателя, характерный стук стрекотание форсунок, увеличения расхода топлива и чёрного дыма из выхлопной трубы и т.д.

Некоторые элементы конструкции форсунок Delphi:

· Распылитель и игла.

· Корпус с впускным отверстием и отверстием для слива в обратку.

· Катушка клапана, интегрированная внутрь корпуса.

· Фильтр на впуске топлива.

· Адаптивная планка (клапан) с контролирующей ёмкостью и калиброванными отверстиями для управления иглой.

· Клапан в корпусе форсунки. В начале впрыска, когда игла должна подняться и открыть отверстия в нижней части распылителя, клапан открывается, и содержимое ёмкости сливается в обратку. Для закрытия иглы клапан создаёт давление внутри ёмкости и опускает иглу вниз.

Некоторые причины неисправностей форсунок Delphi:

· Засорение из-за некачественного топлива или загрязнений в системе.

· Износ механических компонентов, что приводит к утечкам и снижению давления.

· Электронные сбои — форсунки с электронным управлением могут подводить в случае электрических проблем (пробой изоляторов, сгорание контактов).

Также внутри форсунки может быть металлическая стружка, посторонние включения, которые обычно связаны с износом игольчатого подшипника ТНВД либо износ шиберов подкачивающего насоса, попадание грязи и воды из-за некачественного топлива или плохих топливных фильтров.

Перед началом ремонта необходимо провести детальную диагностику:

· Проверка сканером ошибок и неисправностей ЭБУ, ECU.

· Сбор анамнеза автомобиля, жалоб клиента.

· Визуальный осмотр состояния форсунок и насоса.

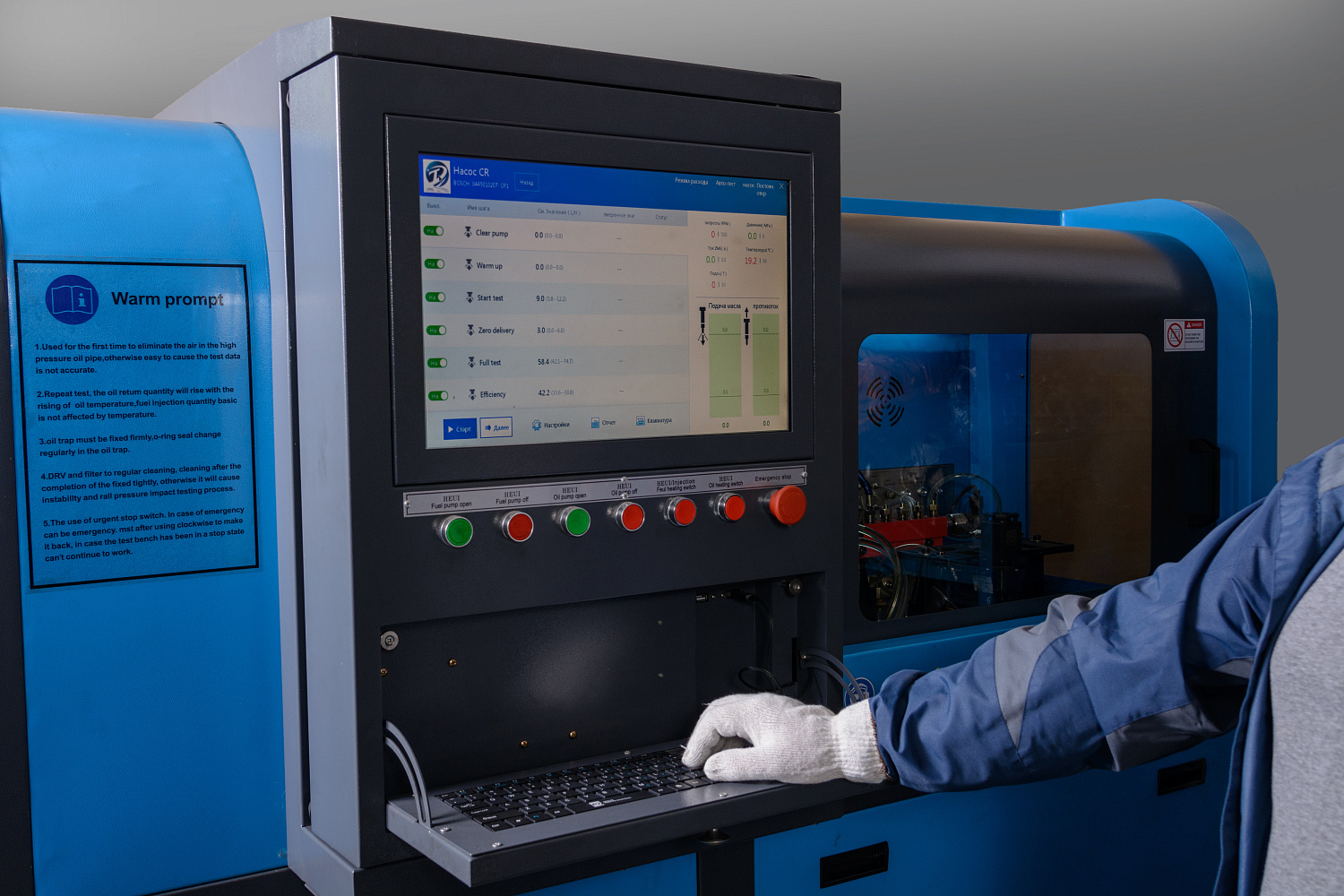

· Проверка работоспособности на специальных стендах Hartridge CRi Master/Expert, AVM2-PC.

· Имитация срабатывания распылителя — под высоким давлением подаётся калибровочная жидкость и импульс, в результате инжектор имитирует свою привычную работу в собранном состоянии. Цель — измерение давления начала открытия иглы распылителя.

· Проверка клапана и седла распылителя. С помощью увеличителя рассматривают дефекты на поверхности иглы, оценивают состояние посадочного места. Под микроскопом осматривают рабочие поверхности дозирующего клапана, проверяют свободный ход клапана и необходимые воздушные зазоры.

· Разборка и осмотр — каждый компонент должен быть внимательно осмотрен на наличие износа или повреждений.

· Замена деталей — например, уплотнительных колец, игл или плунжеров. Выбор оригинальных деталей важен, так как это напрямую влияет на дальнейшую работу форсунок.

· Сборка и регулировка — после завершения всех замен следует собрать форсунки и выполнить их регулировку. Важно, чтобы все параметры соответствовали спецификациям производителя.

· Тестирование — после завершения ремонта необходимо протестировать форсунки на стенде, чтобы убедиться в их работоспособности.

После окончания ремонта, форсунке присваивают персональный числовой и буквенный код, который необходимо прописывать при помощи специального сканера в ЭБУ ECU автомобиля для корректной работы двигателя.

Важно: ремонт форсунок Delphi должен осуществляться профессионалами — неквалифицированная работа может привести к увеличению времени простоя техники и дополнительным финансовым затратам.

 Наш центр топливных систем производит ремонт и послегарантийное обслуживание форсунок системы CRDI Common Rail Bosch в Иркутске,   Пьезоэлектрические форсунки Bosch. Пьезоэлектрические форсунки Siemens. Качественные запасные части в наличии у нас на складе, опытные мастера,   профессиональное дилерское оборудование Bosch – залог быстрого и качественного ремонта топливных систем для любой техники и автомобилей   любимых наших клиентов.

Основные неисправности форсунок:

· износ деталей, вызванный длительной эксплуатацией двигателя (изнашивается клапан мультипликатора, возникают проблемы с герметичностью распылителей);

· низкое качество топлива (на стенках образуется нагар, повышенное содержание серы в топливе приводит к коррозии).

Признаки неисправности: проблемы с пуском двигателя, снижение мощности мотора, работа двигателя с перебоями, повышенный уровень шума, хлопки при наборе скорости, белый или тёмный выхлоп из глушителя.

Диагностика

Перед началом ремонта снятую форсунку обязательно ставят на стенд: проверяют её герметичность и заданные параметры топливоподачи для основных режимов работы двигателя. У пьезофорсунок проверяют также сопротивление изоляции.

Некоторые особенности диагностики:

· Используют специальные компьютерные стенды, которые позволяют выявить причину поломки без разборки основных элементов.

· После завершения процедуры владелец получает отчёт с детальным описанием всех проблем.

Алгоритм ремонта форсунки Bosch Common Rail:

1. Форсунка диагностируется на стенде, проверяются все параметры её работы в различных режимах в соответствии с тест-планом завода-изготовителя.

2. Форсунка разбирается на стапеле при помощи специнструмента. В зависимости от отклонений в параметрах работы и визуально (под микроскопом) после разборки форсунки производим дефектовку — определяется узел неисправности (это может быть клапан-мультипликатор, распылитель, электромагнит, штуцер подачи, гайка распылителя, сам корпус форсунки).

3. После полной разборки форсунка проходит чистку в ультразвуковой ванне, затем все детали тщательно промываются.

4. Происходит сборка форсунки с новым ремкомплектом и новыми запчастями. В ходе сборки настраивается ход анкера, воздушный зазор электромагнита, давление на иглу распылителя, и т.д.

Важно: самостоятельно разбирать форсунку не рекомендуется — неправильные действия или потеря мелких деталей могут увеличить стоимость ремонта.

 Ремонт форсунок-насос-форсунок двигателя Cummins

ISM11, M11, QSM11, NTA14, LTA10-C, QSB, ISDE, ISBE, 6BT, 6CT, 6LT, 4BT, 4D102.

 Сложность ремонта связана с особенностями системы: в ней два агрегата объединены в один: система создания высокого давления и   впрыска топлива. При поломке насос-форсунки часто выходит из строя и топливный насос, что увеличивает время починки детали.

 Признаки неисправности форсунок: нестабильная работа двигателя в режиме холостого хода, проблематичный запуск мотора, потеря   мощности, чёрный дым из выхлопной трубы, повышенный расход топлива, стук в двигателе.

 Диагностика

 В автосервисе проводят диагностику работы насос-форсунок на специальном стенде. Некоторые методы:

 · Проверка давления в системе — используется манометр, который подключается к выходному штуцеру топливной магистрали.   Отклонения от нормы, например, снижение давления ниже 1200 бар, могут свидетельствовать о проблемах с форсунками.

· Тест на утечку — используется специальное оборудование, которое позволяет создать давление в системе и проверить, нет ли утечек топлива через форсунки. Если обнаруживаются утечки, это указывает на необходимость их замены или ремонта.

 · Тест на распыление топлива — используется специальный сканер или стенд, который оценивает качество распыла и угол впрыска.   Неправильный распыл может привести к неравномерному сгоранию, потере мощности и увеличению расхода топлива.

Ремонт

В зависимости от неисправности могут проводить:

· Регулировку форсунок — если распылитель в норме, а клапан форсунки не существенно отклонён от необходимых параметров, пытаются устранить проблему, не прибегая к замене клапана. Доводят до параметров нормы — ход клапана, конечный зазор и преднатяг пружины.

· Замену распылителей — если клапан в норме, но диагностика указала на вышедший из строя распылитель, осуществляют замену распылителя на новый оригинальный.

· Капитальный ремонт — если вне параметров нормы и распылитель, и клапанный узел форсунки. Замена всех изношенных и поврежденных деталей.

Особенности ремонта:

· По окончании ремонта каждая форсунка дважды проходит стендовые испытания и обкатку на стенде. Затем клиенту выдается тест-план на каждую форсунку с показателями работы.

· Для сокращения времени ремонта на некоторые насос-форсунки может быть обменный фонд.
